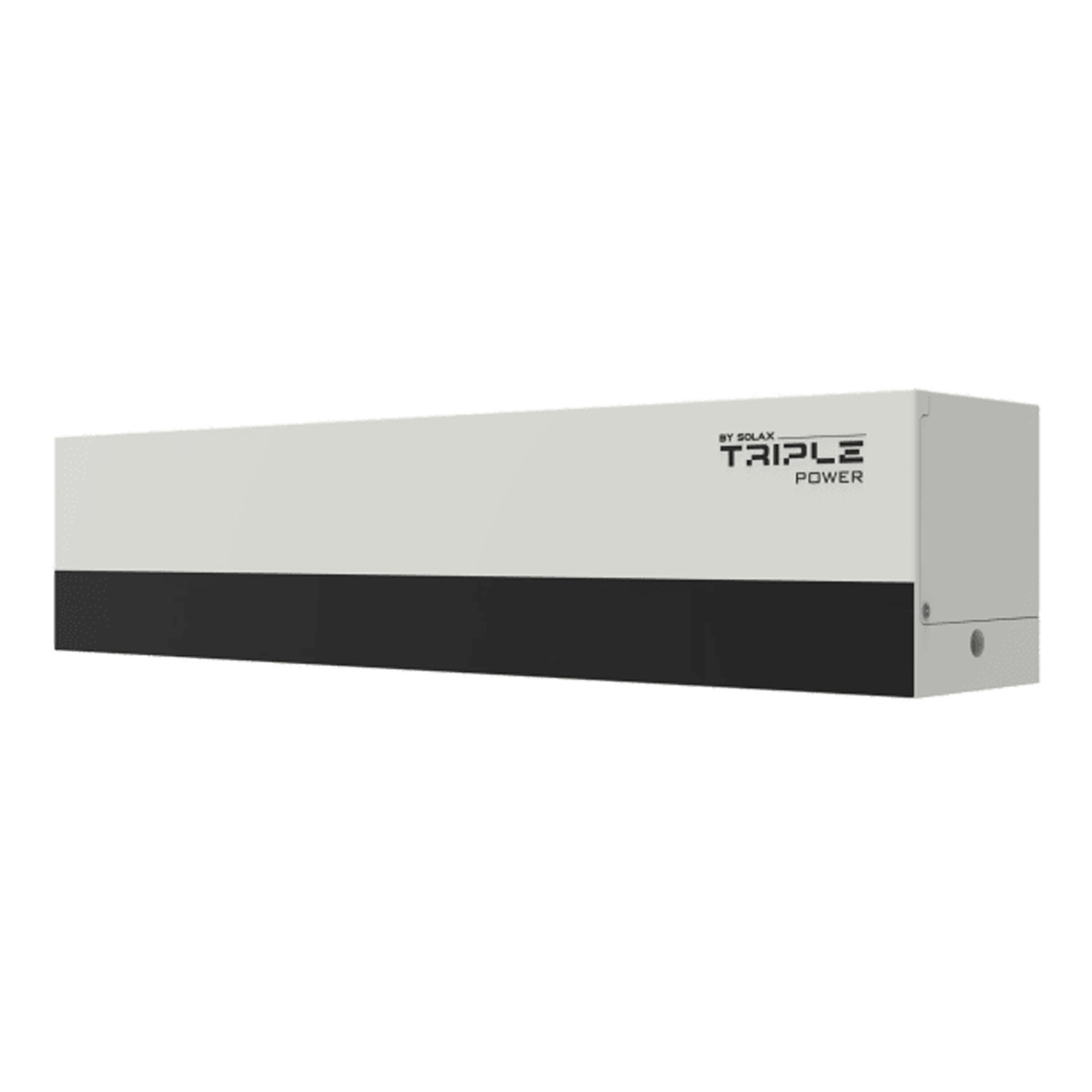

SOLAX modulo di controllo TBMS-MCS0800E

SKU: F20S322 EAN: 2010000035047
SOLAX modulo di controllo TBMS-MCS0800E
Produttore

CAN

RS485

Garanzia

Larghezza netta

Profondità netta

Altezza netta

Peso 18,26 kg
CN 85371010
Prezzo netto 681,24 €
Grossolano

681,24 €
Grossolano

Disponibile:

3 pz.
Accedi per effettuare un ordine

Accedi per effettuare un ordine

681,24 €
Grossolano

Disponibile:

3 pz.
Accedi per effettuare un ordine

Dettagli del prodotto

Produttore

CAN

RS485

Garanzia

Larghezza netta

Profondità netta

Altezza netta

Peso 18,26 kg
CN 85371010

Modulo di controllo SOLAX TBMS-MCS0800E

Solax X3-IES è un sistema di accumulo energetico domestico integrato (ESS) che offre gestione intelligente dell’energia, elevata efficienza e affidabilità. Progettato per flessibilità e facilità di adattamento, assicura l’ottimale raccolta di energia e la gestione delle microreti, rendendolo la soluzione ideale per le abitazioni moderne.

Caratteristiche principali del Solax X3-IES:

  • Gestione intelligente dell’energia con compatibilità AI e previsione della produzione/consumo energetico.
  • Supporto per microreti che consente il bilanciamento in tempo reale della rete e il funzionamento in modalità off-grid.
  • Elevata efficienza grazie alla scansione MPP globale e alle capacità di doppia carica/scarica.
  • Grado di protezione IP66 e protezioni SPD di Tipo II sia sul lato AC che DC per una maggiore affidabilità.
  • Flessibilità grazie al design plug-and-play e al supporto di un ingresso DC massimo di 20 A.
  • Ciclo di vita della batteria superiore a 6000 cicli e garanzia di 10 anni.

Per chi è una buona scelta?

Il sistema Solax X3-IES è pensato per i proprietari di casa che cercano una soluzione integrata e avanzata per l’accumulo energetico. È ideale per chi desidera ottimizzare l’uso dell’energia solare, aumentare l’indipendenza energetica e sfruttare funzioni di gestione intelligente dei carichi, come pompe di calore o caricabatterie per veicoli elettrici. Grazie alla sua affidabilità e all’elevata efficienza, questo sistema è adatto sia a nuove installazioni sia a edifici residenziali in fase di ammodernamento.

Parametro 4 / 5 / 6 / 8 / 10 / 12 / 15 kW
Sistema di accumulo domestico integrato (ESS)
Specifiche della batteria
Numero di accumulatori 2 3 4 5 6
Capacità nominale 10,2 kWh 15,3 kWh 20,4 kWh 25,6 kWh 30,7 kWh
Energia utile 9,2 kWh 13,8 kWh 18,4 kWh 23,0 kWh 27,6 kWh
Potenza massima di esercizio 10,2 kW 15,0 kW 15,0 kW 15,0 kW 15,0 kW
Corrente massima di carica/scarica 50 A 50 A 50 A 50 A 50 A
Ciclo di vita > 6000 cicli > 6000 cicli > 6000 cicli > 6000 cicli > 6000 cicli
Tipo di batteria Litio-ione (LFP) Litio-ione (LFP) Litio-ione (LFP) Litio-ione (LFP) Litio-ione (LFP)
Capacità nominale / capacità nominale④ 5,1 Ah/50 Ah 5,1 Ah/50 Ah 5,1 Ah/50 Ah 5,1 Ah/50 Ah 5,1 Ah/50 Ah
Energia utile⑤ 4,6 kWh 4,6 kWh 4,6 kWh 4,6 kWh 4,6 kWh
Potenza standard 3 kW 3 kW 3 kW 3 kW 3 kW
Potenza massima 5,1 kW 5,1 kW 5,1 kW 5,1 kW 5,1 kW
Corrente massima di carica/scarica⑥ 50 A 50 A 50 A 50 A 50 A
Garanzia 10 anni 10 anni 10 anni 10 anni 10 anni
Dimensioni TBMS-MCS0800E (L x A x P) / Peso 730 x 165 x 150 mm / 9,3 kg 730 x 165 x 150 mm / 9,3 kg 730 x 165 x 150 mm / 9,3 kg 730 x 165 x 150 mm / 9,3 kg 730 x 165 x 150 mm / 9,3 kg
Dimensioni TP-HS50E (L x A x P) / Peso 730 × 318 × 150 mm / 47 kg 730 × 318 × 150 mm / 47 kg 730 × 318 × 150 mm / 47 kg 730 × 318 × 150 mm / 47 kg 730 × 318 × 150 mm / 47 kg
Parametro X3-IES-4K X3-IES-5K X3-IES-6K X3-IES-8K X3-IES-10K X3-IES-12K X3-IES-15K
Specifiche dell’inverter
Potenza nominale in uscita 4 kW 5 kW 6 kW 8 kW 10 kW 12 kW 15 kW
Potenza massima consigliata dell’impianto PV 8 kWp 10 kWp 12 kWp 16 kWp 20 kWp 24 kWp 30 kWp
Tensione massima di ingresso PV① 1000 V 1000 V 1000 V 1000 V 1000 V 1000 V 1000 V
Tensione nominale di ingresso PV 600 V 600 V 600 V 600 V 600 V 600 V 600 V
Intervallo di tensione di lavoro 90-950 V 90-950 V 90-950 V 90-950 V 90-950 V 90-950 V 90-950 V
Intervallo di tensione MPPT 110 – 950 V 110 – 950 V 110 – 950 V 110 – 950 V 110 – 950 V 110 – 950 V 110 – 950 V
Tensione di avviamento 140 V 140 V 140 V 140 V 140 V 140 V 140 V
Numero di tracker MPP / stringhe per tracker MPP 2/(1/1) 2/(2/1) 2/(2/1) 2/(2/1) 2/(2/1) 2/(2/1) 2/(2/1)
Corrente massima d’ingresso per MPPT (MPPT1/2) 20 A/20 A 32 A / 20 A 32 A / 20 A 32 A / 20 A 32 A / 20 A 32 A / 20 A 32 A / 20 A
Corrente massima d’ingresso in cortocircuito per MPPT (MPPT1/2) 25 A/25 A 40 A/25 A 40 A/25 A 40 A/25 A 40 A/25 A 40 A/25 A 40 A/25 A
Ingresso e uscita AC (rete)
Potenza nominale in uscita 4000 W 5000 W 6000 W 8000 W 10000 W 12000 W 15000 W
Corrente nominale in uscita 5,8 A 7,3 А 8,7 A 11,6 A 14,5 A 17,4 A 21,8 A
Potenza apparente massima in uscita 4000 VA 5500 VA 6600 VA 8800 VA 10000 VA 12000 VA 15000 VA
Corrente massima di uscita continua 5,8 A 8,0 A 9,6 A 12,8 A 14,5 A 19,2 A 24,0 A
Tensione nominale AC 3/N/PE, 230 / 400 V 3/N/PE, 230 / 400 V 3/N/PE, 230 / 400 V 3/N/PE, 230 / 400 V 3/N/PE, 230 / 400 V 3/N/PE, 230 / 400 V 3/N/PE, 230 / 400 V
Potenza apparente massima di ingresso AC 10 kVA 10 kVA 12 kVA 16 kVA 20 kVA 20 kVA 20 kVA
Corrente massima d’ingresso AC 16,1 A 16,1 A 19,3 A 25,8 A 32,0 A 32,0 A 32,0 A
Frequenza nominale AC 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz 50 Hz / 60 Hz
Intervallo di frequenza AC③ 50 ± 5 Hz/60 ± 5 Hz 50 ± 5 Hz/60 ± 5 Hz 50 ± 5 Hz/60 ± 5 Hz 50 ± 5 Hz/60 ± 5 Hz 50 ± 5 Hz/60 ± 5 Hz 50 ± 5 Hz/60 ± 5 Hz 50 ± 5 Hz/60 ± 5 Hz
Intervallo del fattore di potenza – 1 (0,8 ritardo a 0,8 anticipo) – 1 (0,8 ritardo a 0,8 anticipo) – 1 (0,8 ritardo a 0,8 anticipo) – 1 (0,8 ritardo a 0,8 anticipo) – 1 (0,8 ritardo a 0,8 anticipo) – 1 (0,8 ritardo a 0,8 anticipo) – 1 (0,8 ritardo a 0,8 anticipo)
THDi (potenza nominale) <3% <3% <3% <3% <3% <3% <3%
Uscita EPS (fuori rete) (con batteria)
Potenza nominale in uscita EPS 4 kVA 5 kVA 6 kVA 8 kVA 10 kVA 12 kVA 15 kVA
Potenza di picco in uscita EPS x2 volte la potenza nominale, 10 s. x2 volte la potenza nominale, 10 s. x2 volte la potenza nominale, 10 s. x2 volte la potenza nominale, 10 s. x2 volte la potenza nominale, 10 s. x2 volte la potenza nominale, 10 s. x2 volte la potenza nominale, 10 s.
Tempo di commutazione < 10 ms < 10 ms < 10 ms < 10 ms < 10 ms < 10 ms < 10 ms
Tensione nominale / frequenza di uscita EPS 230 V/400 V, 50 Hz / 60 Hz 230 V/400 V, 50 Hz / 60 Hz 230 V/400 V, 50 Hz / 60 Hz 230 V/400 V, 50 Hz / 60 Hz 230 V/400 V, 50 Hz / 60 Hz 230 V/400 V, 50 Hz / 60 Hz 230 V/400 V, 50 Hz / 60 Hz
Efficienza
Efficienza massima 98,0% 98,0% 98,0% 98,0% 98,0% 98,0% 98,0%
Efficienza europea 97,7% 97,7% 97,7% 97,7% 97,7% 97,7% 97,7%
Limiti ambientali
Grado di protezione IP66 IP66 IP66 IP66 IP66 IP66 IP66
Intervallo di temperatura ambiente operativo -35-60°C (derating a 45°C) -35-60°C (derating a 45°C) -35-60°C (derating a 45°C) -35-60°C (derating a 45°C) -35-60°C (derating a 45°C) -35-60°C (derating a 45°C) -35-60°C (derating a 45°C)
Altitudine massima di esercizio 3000 m 3000 m 3000 m 3000 m 3000 m 3000 m 3000 m
Umidità relativa 0-100% RH (condensazione) 0-100% RH (condensazione) 0-100% RH (condensazione) 0-100% RH (condensazione) 0-100% RH (condensazione) 0-100% RH (condensazione) 0-100% RH (condensazione)
Categoria di sovratensione Rete di alimentazione: III, Batteria: II, PV: II Rete di alimentazione: III, Batteria: II, PV: II Rete di alimentazione: III, Batteria: II, PV: II Rete di alimentazione: III, Batteria: II, PV: II Rete di alimentazione: III, Batteria: II, PV: II Rete di alimentazione: III, Batteria: II, PV: II Rete di alimentazione: III, Batteria: II, PV: II
Generali
Dimensioni (L x A x P) 730 x 1281 × 209,5 mm 730 × 1281 × 209,5 mm 730 × 1599 × 209,5 mm 730 x 1281 × 209,5 mm 730 × 1599 × 209,5 mm 730 x 1281 × 209,5 mm 730 × 1599 × 209,5 mm
Peso netto 144,2 kg 144,2 kg/100,5 kg 191,2 kg / 147,5 kg 144,2 kg / 147,5 kg 191,2 kg / 147,5 kg 144,2 kg / 147,5 kg 191,2 kg / 147,5 kg
Metodo di raffreddamento Raffreddamento naturale Raffreddamento naturale Raffreddamento naturale Raffreddamento naturale Raffreddamento naturale Raffreddamento naturale Raffreddamento naturale
Interfacce di comunicazione RS485, CAN, DO, DI RS485, CAN, DO, DI RS485, CAN, DO, DI RS485, CAN, DO, DI RS485, CAN, DO, DI RS485, CAN, DO, DI RS485, CAN, DO, DI
Consumo energetico (notte) <40 W in modalità standby caldo, < 5 W in modalità standby freddo <40 W in modalità standby caldo, < 5 W in modalità standby freddo <40 W in modalità standby caldo, < 5 W in modalità standby freddo <40 W in modalità standby caldo, < 5 W in modalità standby freddo <40 W in modalità standby caldo, < 5 W in modalità standby freddo <40 W in modalità standby caldo, < 5 W in modalità standby freddo <40 W in modalità standby caldo, < 5 W in modalità standby freddo
Topologia Non isolato Non isolato Non isolato Non isolato Non isolato Non isolato Non isolato
Protezione
Dispositivi di protezione Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno Protezione contro le sovratensioni, Protezione contro l’inversione di polarità DC, rilevamento della corrente residua, Protezione da sovratemperatura, Protezione isolamento DC, Monitoraggio della rete, monitoraggio dell’iniezione DC, Monitoraggio della corrente di ritorno
Metodo attivo anti-islanding Spostamento di frequenza Spostamento di frequenza Spostamento di frequenza Spostamento di frequenza Spostamento di frequenza Spostamento di frequenza Spostamento di frequenza
Protezione contro i sovratensioni DC: Tipo II, AC: Tipo II DC: Tipo II, AC: Tipo II DC: Tipo II, AC: Tipo II DC: Tipo II, AC: Tipo II DC: Tipo II, AC: Tipo II DC: Tipo II, AC: Tipo II DC: Tipo II, AC: Tipo II
Interruttore di circuito per protezione contro gli archi elettrici (AFCI) Opzionale Opzionale Opzionale Opzionale Opzionale Opzionale Opzionale
