Quadro elettrico – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
| Produttore | |
|---|---|
| Peso | 2,04 kg |
| CN | 85381000 |
Prezzo netto
177,14 €
Grossolano
Grossolano
Dettagli del prodotto
| Produttore | |
|---|---|
| Peso | 2,04 kg |
| CN | 85381000 |

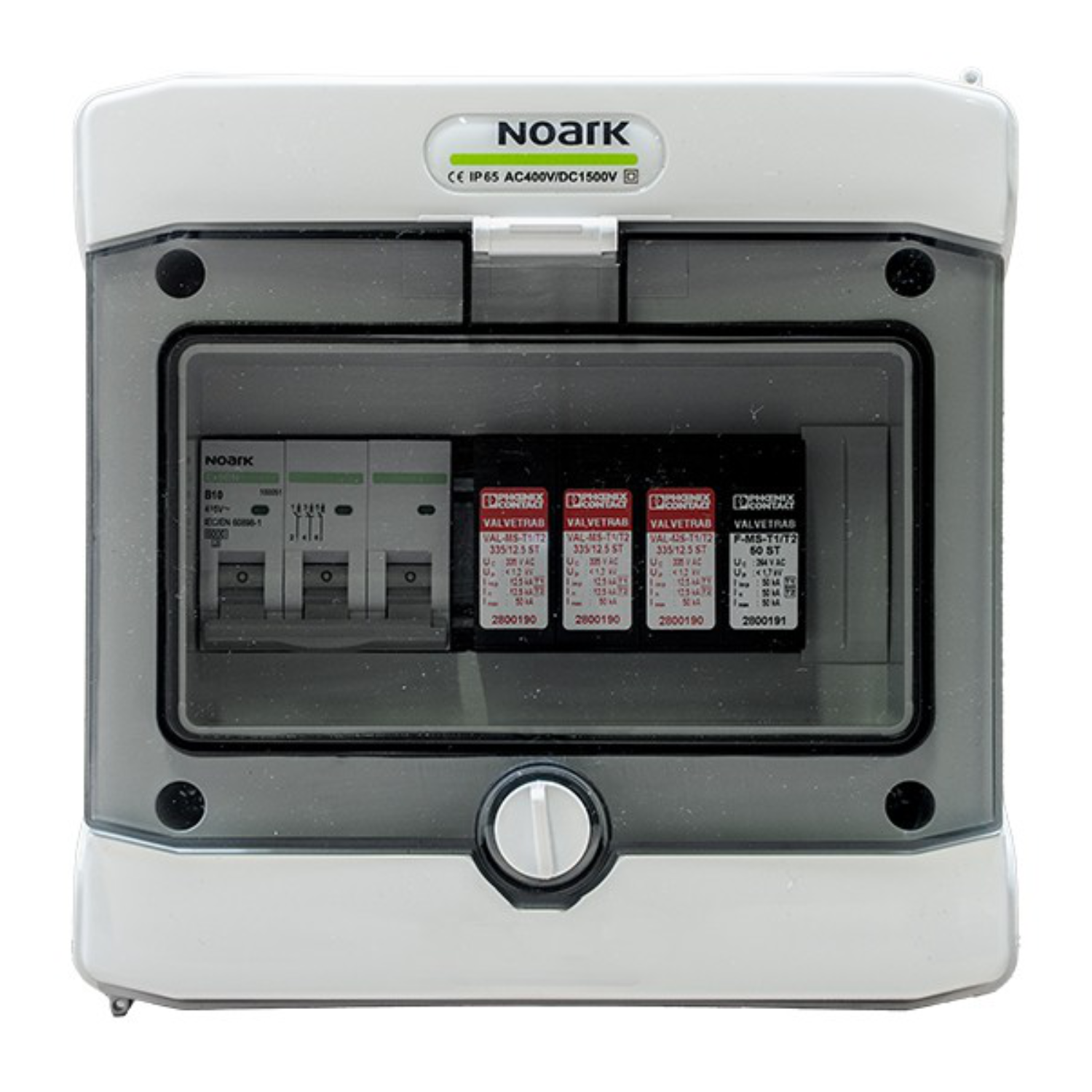

Quadro NOARK SHP-232 AC
Lo SHP-232 AC è un limitatore di sovratensioni modulare AC di tipo T1/T2 integrato con un interruttore magnetotermico, progettato per proteggere gli impianti fotovoltaici dagli effetti delle sovratensioni. Il dispositivo presenta grado di protezione IP65, resistenza ai raggi UV ed è pronto per il collegamento, garantendo sicurezza e affidabilità del sistema.
Caratteristiche principali dello SHP-232 AC:
- Limitatore di sovratensioni integrato di tipo T1/T2 e interruttore magnetotermico Noark B16A 3P.
- Tensione nominale di isolamento U: 400 V AC, 1500 V DC.
- Grado di protezione IP65 e resistenza ai raggi UV.
- Struttura modulare con possibilità di collegamento dall’alto o dal basso.
- Capacità di interruzione nominale dell’interruttore Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Corrente massima dell’assorbitore Imax (8/20) μs: 50 kA.
- Garanzia: 5 anni.
Per chi è una buona scelta?
Lo SHP-232 AC è la soluzione ideale per installatori e proprietari di impianti fotovoltaici che cercano una protezione completa contro le sovratensioni. Grazie al grado di protezione IP65 e alla resistenza ai raggi UV, il dispositivo è adatto all’installazione in condizioni esterne difficili, rendendolo un’ottima scelta per impianti residenziali e commerciali dove è fondamentale garantire la protezione a lungo termine delle apparecchiature.
| PARAMETRI DI BASE | |
|---|---|
| Modello | SHP-232 AC |
| Numero di poli | 8 |
| PARAMETRI ELETTRICI E MECCANICI DELL’INVOLUCRO | |
| Dimensioni dell’involucro senza pressacavi e MC4 (L|Larg.|Alt) (mm) | 120.00 | 202.00 | 201.00 |
| Conforme a | EN 60670-1, EN 62208 |
| Grado di protezione | IP65 |
| Classe di protezione | II |
| Tensione nominale di isolamento U₁ (V) | 400 V AC, 1500 V DC |
| Prova con asta incandescente (°C) | 650°C |
| Resistenza agli urti | IK08 |
| Resistenza ai raggi UV | Sì |
| Plastica riciclabile | senza alogeni |
| Temperatura di funzionamento (°C) | -25°C a +60°C |
| SPECIFICHE DETTAGLIATE | |
| Interruttore automatico (MCB) | |
| Produttore / Modello | Noark / Ex9BN 3P B16 |
| Corrente nominale (A) | 16 A; 3 poli |
| Tensione nominale di collegamento Ue (V) | 230/415 V AC |
| Tensione minima (V) | 72 V DC per polo (1P, 2P), 48 V DC per polo (3P, 4P) |
| Tensione d’impulso nominale Uimp (kV) | 6 kV |
| Capacità di interruzione nominale Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Tensione nominale di isolamento U₁ (V) | 690 V AC |
| Numero di poli | 3 |
| Frequenza (Hz) | 50/60 Hz |
| Caratteristica | B |
| Conforme a | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durata meccanica (manovre) | 20 000 |
| Durata elettrica (manovre) | 10 000 |
| Classe di limitazione dell’energia | 3 |
| Categoria d’uso | A |
| Direzione di alimentazione | Qualsiasi (dall’alto o dal basso) |
| Limitatore di sovratensioni AC (SPD) | |
| Produttore / Modello | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Conforme a | EN 61643-11 / IEC 61643-11 |
| Classe di prova IEC | I / II, T1 / T2 |
| Sistema di alimentazione IEC | TT, TN-S |
| Numero di poli | 4 |
| Vie di protezione | L-N, L-PE, N-PE |
| Modalità d’azione | 3L-N & N-PE |
| Tensione nominale Un (V) | 240/415 V AC |
| Frequenza nominale fN (Hz) | 50 Hz (60 Hz) |
| Massima tensione di esercizio Uc (L-N) (V AC) | 335 V AC |
| Massima tensione di esercizio Uc (L-PE) (V AC) | 335 V AC |
| Massima tensione di esercizio Uc (N-PE) (V AC) | 264 V AC |
| Corrente nominale di carico I (A) | 80 A |
| Corrente sul conduttore di protezione |PE (mA) | ≤ 5 ΜΑ |
| Consumo in standby Pc (mVA) | ≤ 810 mVA |
| Corrente nominale di scarica I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Corrente massima di scarica Imax (8/20) μs (kA) | 50 kA |
| Corrente di prova da fulmine (10/350) µs, carica (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Corrente di prova da fulmine (10/350) µs, energia specifica (kJ/Q) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Corrente di prova da fulmine (10/350) µs, valore di picco della corrente Iimp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Corrente totale dispersa Itotal (8/20) μs (kA) | 50 kA |
| Corrente totale dispersa Itotal (10/350) μs (kA) | 50 kA |
| Capacità di spegnimento della corrente di seguito Ifi (N-PE) (kA) | 50 kA |
| Resistenza al corto circuito ISCCR (kA) | 100 A |
| Livello di protezione Up (L-N) (kV) | ≤ 1,2 kV |
| Livello di protezione Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Livello di protezione Up (N-PE) (kV) | ≤ 2 kV |
| Tensione residua Ures (L-N) (kV) | ≤ 1,7 kV |
| Tensione residua Ures (L-PE) (kV) | ≤ 1,2 kV (a In) |
| Tensione residua Ures (N-PE) (kV) | ≤ 1,2 kV (a 5 kA) |
| Comportamento TOV per U₁ (L-N) (V AC) | 415 V AC (5s) |
| Comportamento TOV per U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Tempo di intervento t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Tempo di intervento t₁ (L-PE) (ns) | ≤ 25 ns |
| Tempo di intervento tд (N-PE) (ns) | ≤ 100 ns |
| Massima protezione preliminare nelle installazioni passanti (A) | 80 A (gG 16 mm²) |
| Valore massimo del fusibile nelle installazioni in configurazione radiale (A) | 160 A (gG) |
| Corrente massima di scarica Imax (8/20) μs (kA) | 65 kA |
| INFORMAZIONI GENERALI | |
| Garanzia (anni) | 5 |
| Pronta per il collegamento | Sì |
| Peso (kg) | 1.740 KG |
