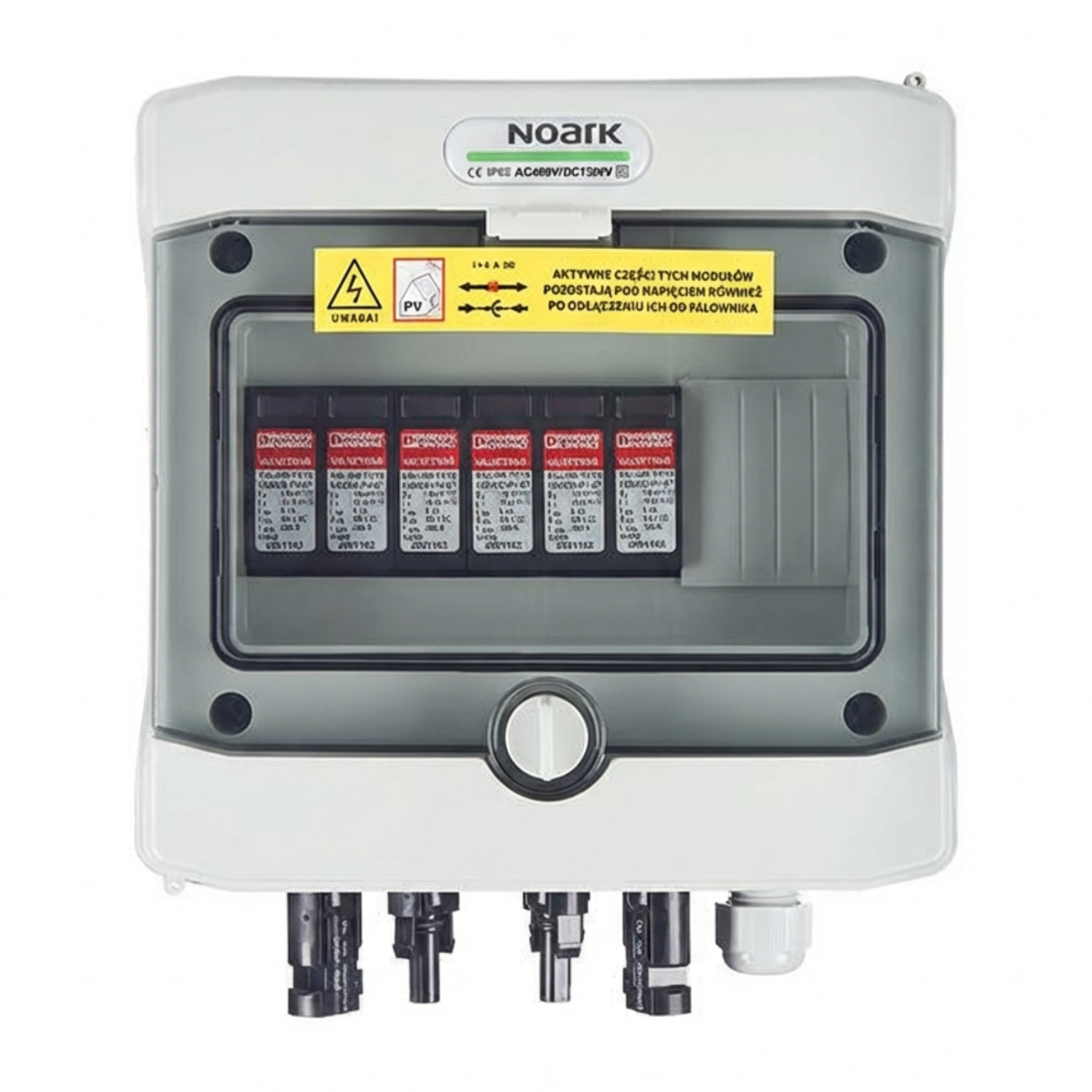

Quadro elettrico – NOARK – SH-6 DC
Dettagli del prodotto
| Peso | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Serie Standard
La scatola di collegamento Noark SH-6 DC è una soluzione ermetica progettata per applicazioni negli impianti fotovoltaici. Offre un elevato grado di protezione IP65 e classe di protezione II, il che la rende una scelta ideale per sistemi che richiedono affidabilità e sicurezza. La struttura modulare permette un adattamento flessibile alle esigenze dell’impianto.
Caratteristiche principali della scatola di collegamento ermetica Noark SH-6 DC:
- Realizzazione modulare con 8 alloggiamenti per moduli per una maggiore flessibilità di configurazione.
- Connettori MC4 integrati che semplificano il montaggio.
- Grado di protezione IP65 che garantisce resistenza a polvere e acqua.
- Classe di protezione II per una maggiore sicurezza degli utenti.
- Dotata di limitatore di sovratensioni DC di tipo 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Sportello trasparente che consente un’ispezione rapida.
Per chi è una buona scelta?
La scatola Noark SH-6 DC è un’ottima scelta per gli installatori di impianti fotovoltaici, sia per quelli con sistema di protezione dai fulmini sia per quelli senza. La sua costruzione ermetica e l’elevato grado di protezione IP65 la rendono adatta al montaggio a parete in esterni. È la soluzione ideale per impianti residenziali e commerciali in cui sicurezza e affidabilità sono una priorità.
| Parametro | PHS 8T |
|---|---|
| CARATTERISTICHE ELETTRICHE E MECCANICHE DELL’INVOLUCRO | |
| Modello | PHS 8T |
| Numero di moduli | 8 |
| Conforme a | EN 60670-1, EN 62208 |
| Grado di protezione | IP65 |
| Classe di protezione | II |
| Tensione nominale di isolamento (Ui) | 690 V AC, 1000 V DC |
| Prova al filo incandescente | 650°C |
| Resistenza agli urti | IK08 |
| Materiale plastico riciclabile | privo di alogeni |
| Connessioni utilizzate | 2 x string di moduli su 2 MPPT, 2 x limitatore di sovratensioni DC tipo 1+2, Pronto per il collegamento, Design modulare, Connettori a pannello MC4 |
| Porta | trasparente |
| Colore | bianco |
| LIMITATORE DI SOVRATENSIONE DC UTILIZZATO | |
| Produttore/modello | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Protezione contro le sovratensioni | Tipo 1+2 |
| Massima tensione permanente UCPV | 1050 V DC |
| Resistenza al cortocircuito I SCPV | 2000 A |
| Corrente di lavoro permanente ICPV | <20 µA |
| Corrente nominale di carico IL | 80 A |
| Corrente del conduttore di protezione IPE | <=20 µA DC, <=250 µA AC |
| Consumo in modalità standby PC | <25 mVA |
| Corrente di scarica nominale (8/20) us | 15 kA |
| Corrente di picco massima Imax (8/20) us | 40 kA |
| Corrente di fulmine (10/350) us, carica | 2,5 As |
| Corrente di fulmine (10/350) us, energia specifica | 6,25 kJ/ΩM |
| Corrente di fulmine (10/350) us, valore di picco Limp | 5 kA |
| Corrente totale scaricata Itotal (8/20) us | 40 kA |
| Corrente totale scaricata Itotal (10/350) us | 5 kA |
| Livello di protezione Up | <= 3,5 kV |
| Tensione residua Ures | <= 3,5 kV (a In), <= 2,9 kV (a 5 kA), <= 3,2 kV (a 10 kA), <= 3,7 kV (a 20 kA), <= 4,1 kV (a 30 kA), <= 4,6 kV (a 40 kA) |
| Tempo di risposta tA | <= 25ns |
| Resistenza di isolamento Riso | <= 5 Giga Ω (a 500 VDC) |
