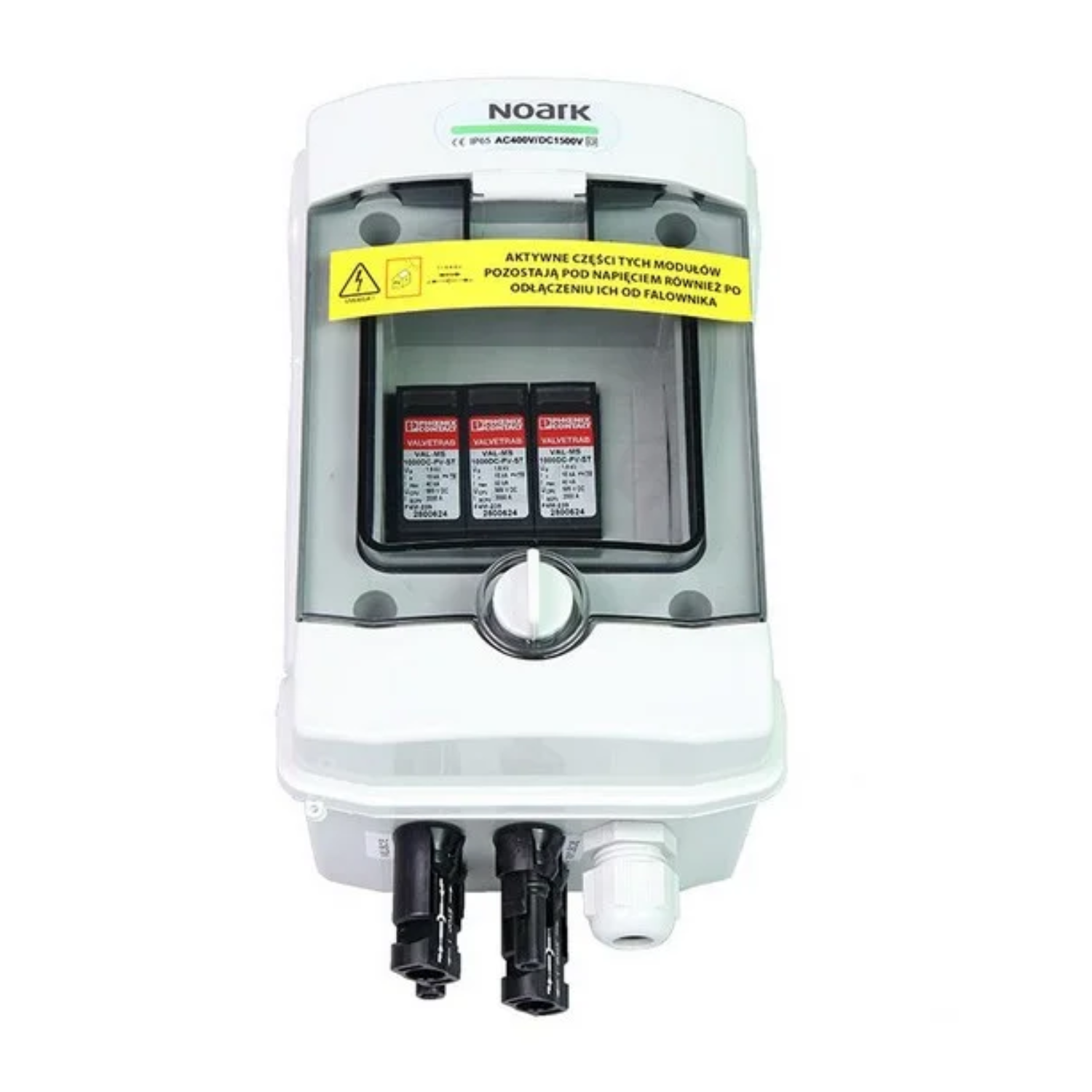

Noark SH-5 DC Serie Standard
Il limitatore modulare di sovratensioni SH-5 DC della Serie Standard di Noark è stato progettato per proteggere gli impianti fotovoltaici dagli effetti delle sovratensioni. Dotato di avanzate protezioni di tipo T1/T2, garantisce un elevato livello di sicurezza e affidabilità anche in condizioni difficili, come confermato dal grado di protezione IP65 e dalla resistenza ai raggi UV.
Caratteristiche principali del Noark SH-5 DC Serie Standard:
- Protezione efficace contro le sovratensioni di tipo T1/T2 grazie al limitatore PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Corrente di scarica massima Imax pari a 40 kA (8/20 μs) e corrente nominale In di 15 kA (8/20 μs).
- Tempo di risposta rapido ≤ 25 ns, che minimizza il rischio di danni alle apparecchiature protette.
- Custodia modulare robusta con grado di protezione IP65, resistente ai raggi UV e agli urti (IK08).
- Tensione nominale di isolamento U: 400 V AC, 1500 V DC, con temperatura di esercizio da -25°C a +60°C.
- Pronto per il collegamento con connettori MC4 Stäubli preinstallati e garanzia di 5 anni.
Per chi è una buona scelta?
Il Noark SH-5 DC Serie Standard è la soluzione ideale per gli installatori di impianti fotovoltaici che cercano una protezione affidabile e di semplice montaggio per impianti operanti ad alta tensione DC. Si adatta perfettamente sia ad applicazioni residenziali che commerciali, dove sicurezza e lunga durata delle apparecchiature protette dalle sovratensioni sono fondamentali.
| Parametro | SH-5 DC |
|---|---|
| DATI DI INGRESSO DELL’ACCUMULATORE | |
| Numero ingressi | uscite della stringa PV | 1 | 1 |
| Numero di poli | 4 |
| Tipo di collegamento | Piastra MC4 Stäubli |
| Modello | PHS 4 T |
| PARAMETRI PRINCIPALI LATO DC | |
| Numero | Tipo di SPD DC | Classe | 1 | Phoenix | T1/T2 |
| PARAMETRI ELETTRICI E MECCANICI DELL’INVOLUCRO | |
| Dimensioni dell’involucro senza pressacavi e MC4 (L|P|A) (mm) | 120.00 | 128.00 | 201.00 |
| Conforme a | EN 60670-1, EN 62208 |
| Grado di protezione | IP65 |
| Classe di protezione | II |
| Tensione nominale di isolamento U₁ (V) | 400 V AC, 1500 V DC |
| Prova con asta incandescente (°C) | 650°C |
| Resistenza agli urti | IK08 |
| Resistenza ai raggi UV | Sì |
| Plastica riciclabile | priva di alogeni |
| Temperatura di funzionamento (°C) | -25°C – +60°C |
| SCARICATORE DI SOVRATENSIONE DC IMPIEGATO (SPD) | |
| Produttore | PHOENIX |
| Modello | VAL-MS-T1/T2-1000DC-PV/2+V |
| Protezione contro le sovratensioni | T1 / T2 |
| Tensione a circuito aperto Uocstc (V) | ≤ 975 V DC |
| Corrente di scarica massima Imax (8/20) µs (kA) | 40 kA |
| Tempo di risposta tA (ns) | ≤ 25 ns |
| Corrente di prova di fulmine (10/350) µs, carica (As) | 2,5 As |
| Corrente di prova di fulmine (10/350) µs, energia specifica (kJ/Ω) | 6,25 kJ/Ω |
| Corrente di prova di fulmine (10/350) µs, valore di picco limp (kA) | 5 kA |
| Corrente totale scaricata Itotal (8/20) µs (kA) | 40 kA |
| Corrente totale scaricata Itotal (10/350) µs (kA) | 5 kA |
| Resistenza di isolamento Riso (GΩ) | > 5 GΩ (a 500 V DC) |
| Corrente nominale di scarica In (8/20) µs (kA) | 15 kA |
| Corrente nominale di carico I (A) | 80 A |
| Corrente di servizio permanente ICPV (µA) | < 20 µA DC |
| Massima tensione continua Ucpv (V) | 1170 V DC |
| Resistenza al cortocircuito IsCPV (kA) | 2000 A |
| Tensione residua Ures (kV) | ≤ 3,5 kV (con In) |
| – | ≤ 2,9 kV (a 5 kA) |
| – | ≤ 3,2 kV (a 10 kA) |
| – | ≤ 3,7 kV (a 20 kA) |
| – | ≤ 4,1 kV (a 30 kA) |
| – | ≤ 4,6 kV (a 40 kA) |
| Corrente del conduttore di protezione IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Livello di protezione Up (kV) | ≤ 3,5 kV |
| Consumo in standby Pc (mVA) | ≤ 25 mVA |
| Configurazione di collegamento | Configurazione a Y |
ATTENZIONE! LE PARTI ATTIVE DI QUESTI MODULI RIMANGONO SOTTO TENSIONE ANCHE DOPO IL LORO SCOLLEGAMENTO DALL’INVERTER.
