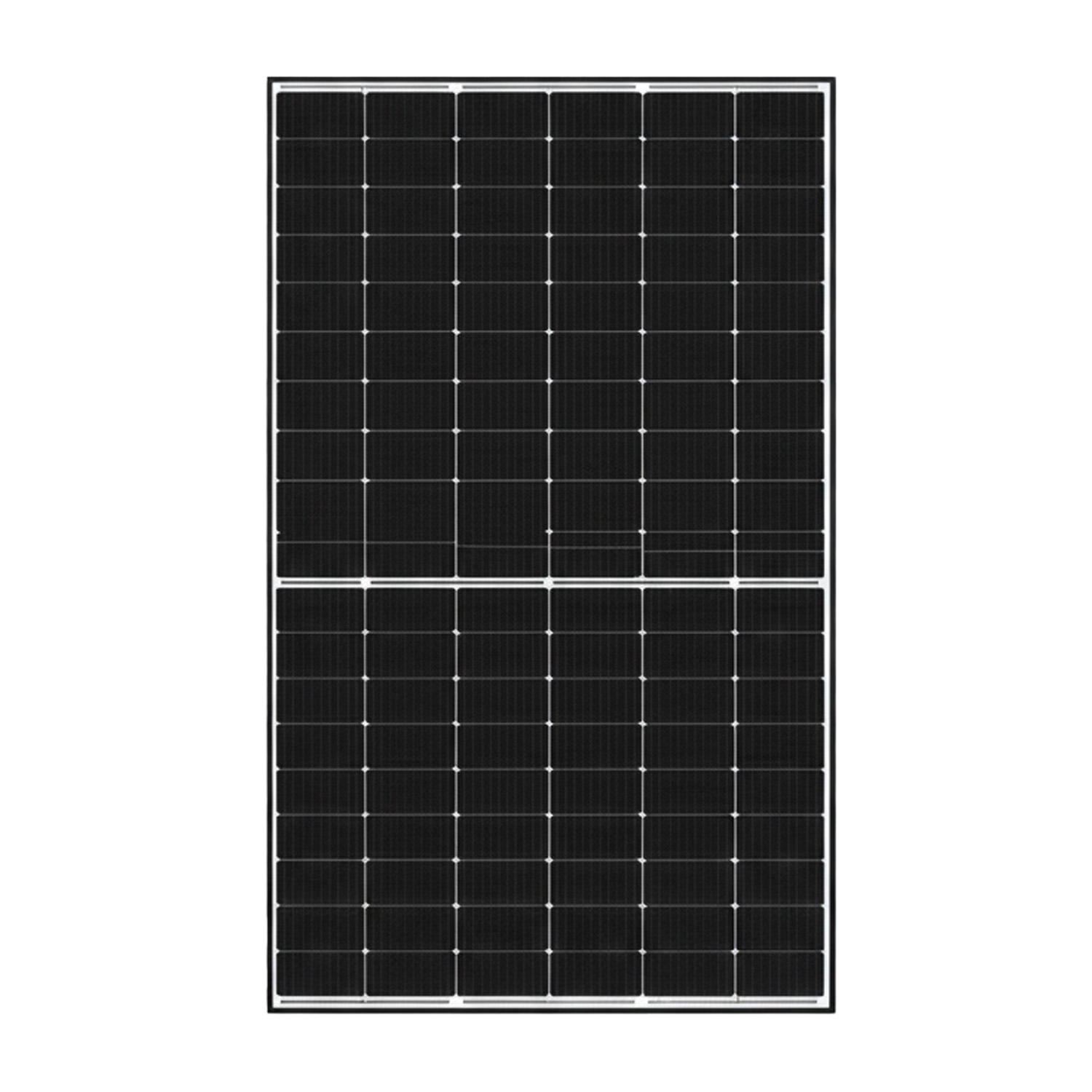

Canadian CS6L-455MS

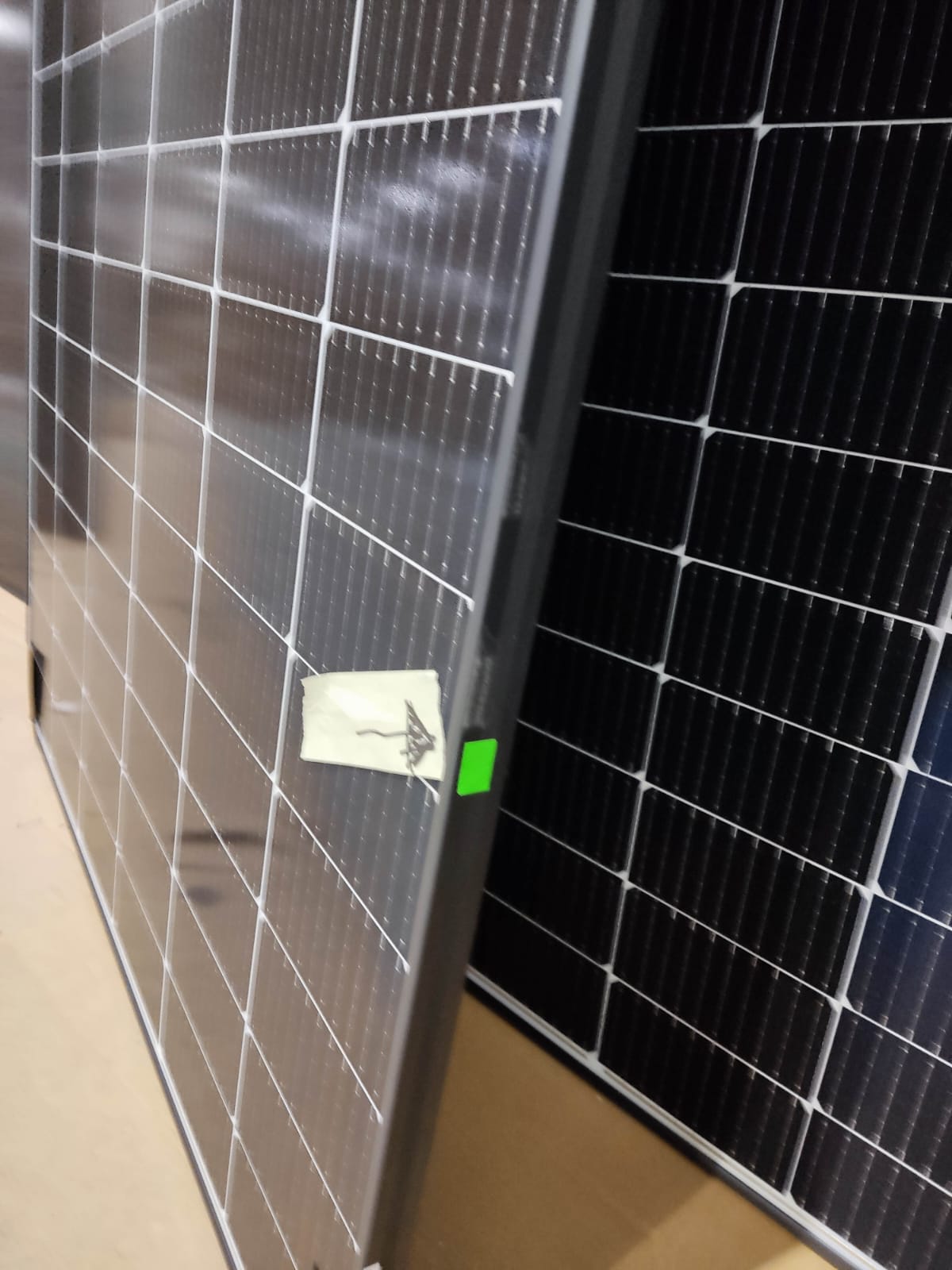

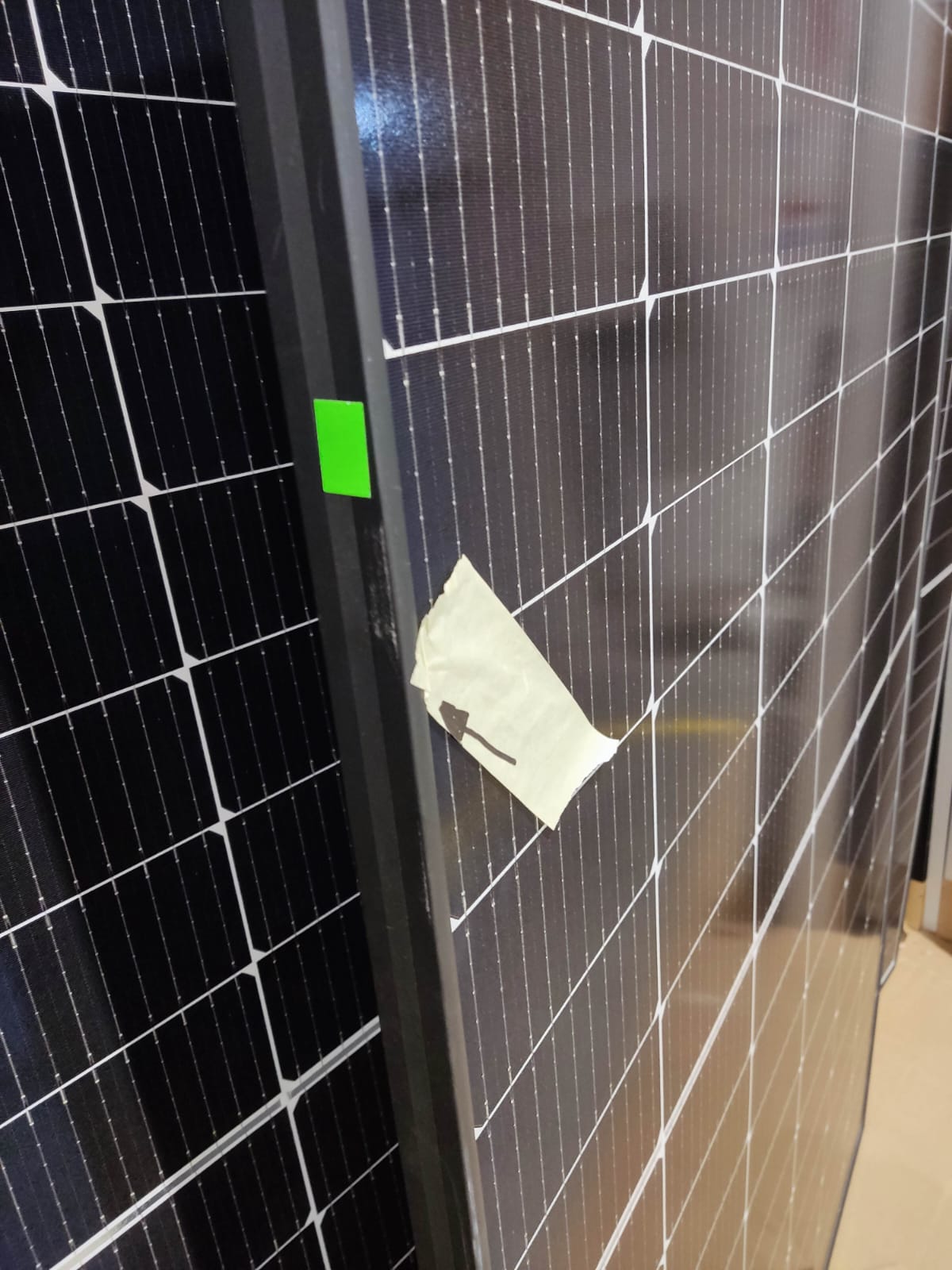

Il modulo presenta dei graffi sul telaio.
Il modulo fotovoltaico CANADIAN CS6L-455MS della serie HiKu6 è un pannello monocristallino progettato per impianti commerciali e industriali, dove contano le prestazioni nei sistemi ad alta tensione e la robustezza meccanica. Con una potenza di 455 Wp e un’efficienza del 21,1%, il modulo permette di aumentare la produzione energetica su superfici limitate. La struttura con telaio da 30 mm e vetro temperato da 3,2 mm con rivestimento antiriflesso garantisce un funzionamento stabile nelle condizioni operative tipiche.
Caratteristiche principali Canadian HiKu6 Mono PERC 445 W-465 W:
- Potenza e efficienza del modulo — potenza nominale 455 Wp ed efficienza 21,1% (tolleranza di potenza da 0 a +10 W).
- Tecnologia delle celle — celle monocristalline con 10 busbar, che riducono le perdite resistive e favoriscono una distribuzione più uniforme della corrente nelle sezioni del modulo.
- Parametri elettrici per la progettazione delle stringhe — Vmp 35,0 V, Imp 13,30 A, Voc 41,6 V, Isc 14,09 A; portata massima del fusibile in serie 25 A.
- Resistenza ai carichi meccanici — resistenza al carico di neve fino a 5400 Pa e alla pressione e depressione del vento fino a 2400 Pa.
- Garanzie — 25 anni di garanzia sul prodotto e 25 anni di garanzia sulla potenza lineare.
- Struttura e cablaggio — dimensioni 1903 × 1134 × 30 mm, peso 24,2 kg, telaio nero in alluminio anodizzato, J-Box IP68 con 3 diodi di bypass, cavo 4 mm²; connettori compatibili T6/MC4/MC4-EVO2/MC4-EVO2A.
Per chi è una buona scelta?
Il modello CS6L-455MS è pensato per installatori e investitori che realizzano coperture industriali e progetti C&I, dove sono fondamentali l’elevata densità di potenza e i parametri che facilitano la scelta della lunghezza delle stringhe. Il modulo supporta una tensione massima di sistema fino a 1500 V DC (IEC/UL) o 1000 V DC, rendendolo compatibile con i tipici inverter string nell’architettura a 1500 V. Il formato logistico di 35 pezzi per pallet e 840 pezzi in container HQ 40′ facilita la pianificazione delle forniture per contratti di grandi dimensioni.
| Parametro | CS6L-445MS | CS6L-450MS | CS6L-455MS | CS6L-460MS | CS6L-465MS |
|---|---|---|---|---|---|
| DATI ELETTRICI | STC* | |||||
| Massa potenza nominale (Pmax) (W) | 445 W | 450 W | 455 W | 460 W | 465 W |
| Tipo di cella | Monocristallina | Monocristallina | Monocristallina | Monocristallina | Monocristallina |
| Tensione di lavoro (Vmp) (V) | 34,2 V | 34,4 V | 34,6 V | 34,8 V | 35,0 V |
| Corrente di lavoro (Imp) (A) | 13,03 A | 13,10 A | 13,17 A | 13,24 A | 13,30 A |
| Tensione a circuito aperto (Voc) (V) | 40,8 V | 41,0 V | 41,2 V | 41,4 V | 41,6 V |
| Corrente di corto circuito (Isc) (A) | 13,86 A | 13,9 A | 13,95 A | 14,00 A | 14,09 A |
| Efficienza del modulo (%) | 20,6% | 20,9% | 21,1% | 21,3% | 21,5% |
| Tensione massima del sistema (V) | 1500 V (IEC/UL) o 1000 V (IEC/UL) | 1500 V (IEC/UL) o 1000 V (IEC/UL) | 1500 V (IEC/UL) o 1000 V (IEC/UL) | 1500 V (IEC/UL) o 1000 V (IEC/UL) | 1500 V (IEC/UL) o 1000 V (IEC/UL) |
| Corrente massima del fusibile in connessione in serie (A) | 25 A | 25 A | 25 A | 25 A | 25 A |
| Tolleranza di potenza (%) | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W |
| DATI MECCANICI | |||||
| Dimensioni (mm) | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm |
| Peso (kg) | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg |
| Copertura frontale | Vetro temperato da 3,2 mm con rivestimento antiriflesso | Vetro temperato da 3,2 mm con rivestimento antiriflesso | Vetro temperato da 3,2 mm con rivestimento antiriflesso | Vetro temperato da 3,2 mm con rivestimento antiriflesso | Vetro temperato da 3,2 mm con rivestimento antiriflesso |
| Telaio | Lega di alluminio anodizzato | Lega di alluminio anodizzato | Lega di alluminio anodizzato | Lega di alluminio anodizzato | Lega di alluminio anodizzato |
| Scatola di giunzione J-Box | IP68, 3 diodi di bypass | IP68, 3 diodi di bypass | IP68, 3 diodi di bypass | IP68, 3 diodi di bypass | IP68, 3 diodi di bypass |
| Cavo (mm²) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) |
| Connettore | T6, MC4, MC4-EVO2 o MC4-EVO2A | T6, MC4, MC4-EVO2 o MC4-EVO2A | T6, MC4, MC4-EVO2 o MC4-EVO2A | T6, MC4, MC4-EVO2 o MC4-EVO2A | T6, MC4, MC4-EVO2 o MC4-EVO2A |
| Lunghezza del cavo (incluso connettore) (mm) | Posizionamento verticale: 410 mm (+) / 290 mm (-); posizionamento orizzontale: 1100 mm* | Posizionamento verticale: 410 mm (+) / 290 mm (-); posizionamento orizzontale: 1100 mm* | Posizionamento verticale: 410 mm (+) / 290 mm (-); posizionamento orizzontale: 1100 mm* | Posizionamento verticale: 410 mm (+) / 290 mm (-); posizionamento orizzontale: 1100 mm* | Posizionamento verticale: 410 mm (+) / 290 mm (-); posizionamento orizzontale: 1100 mm* |
| Per pallet (pz.) | 35 pz. | 35 pz. | 35 pz. | 35 pz. | 35 pz. |
| In container (HQ 40′) (pz.) | 840 pz. | 840 pz. | 840 pz. | 840 pz. | 840 pz. |
| DATI ELETTRICI | NMOT* | |||||
| Massa potenza nominale (Pmax) (W) | 334 W | 338 W | 341 W | 345 W | 349 W |
| Tensione di lavoro (Vmp) (V) | 32,1 V | 32,2 V | 32,4 V | 32,6 V | 32,8 V |
| Corrente di lavoro (Imp) (A) | 10,41 A | 10,47 A | 10,52 A | 10,58 A | 10,63 A |
| Tensione a circuito aperto (Voc) (V) | 38,6 V | 38,8 V | 38,9 V | 39,1 V | 39,3 V |
| Corrente di corto circuito (Isc) (A) | 11,18 A | 11,21 A | 11,25 A | 11,29 A | 11,36 A |
| Temperatura nominale di funzionamento del modulo (°C) | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C |
| CARATTERISTICHE TERMICHE | |||||
| Coefficiente di temperatura (Pmax) (%/°C) | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C |
| Coefficiente di temperatura (Voc) (%/°C) | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C |
| Coefficiente di temperatura (Isc) (%/°C) | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C |
*Le Condizioni Standard di Prova (STC) corrispondono a irraggiamento 1000 W/m², spettro AM 1,5 e temperatura della cella 25°C. La Temperatura Nominale di Funzionamento del Modulo (NMOT) corrisponde a irraggiamento 800 W/m², spettro AM 1,5, temperatura ambiente 20°C e velocità del vento 1 m/s.
