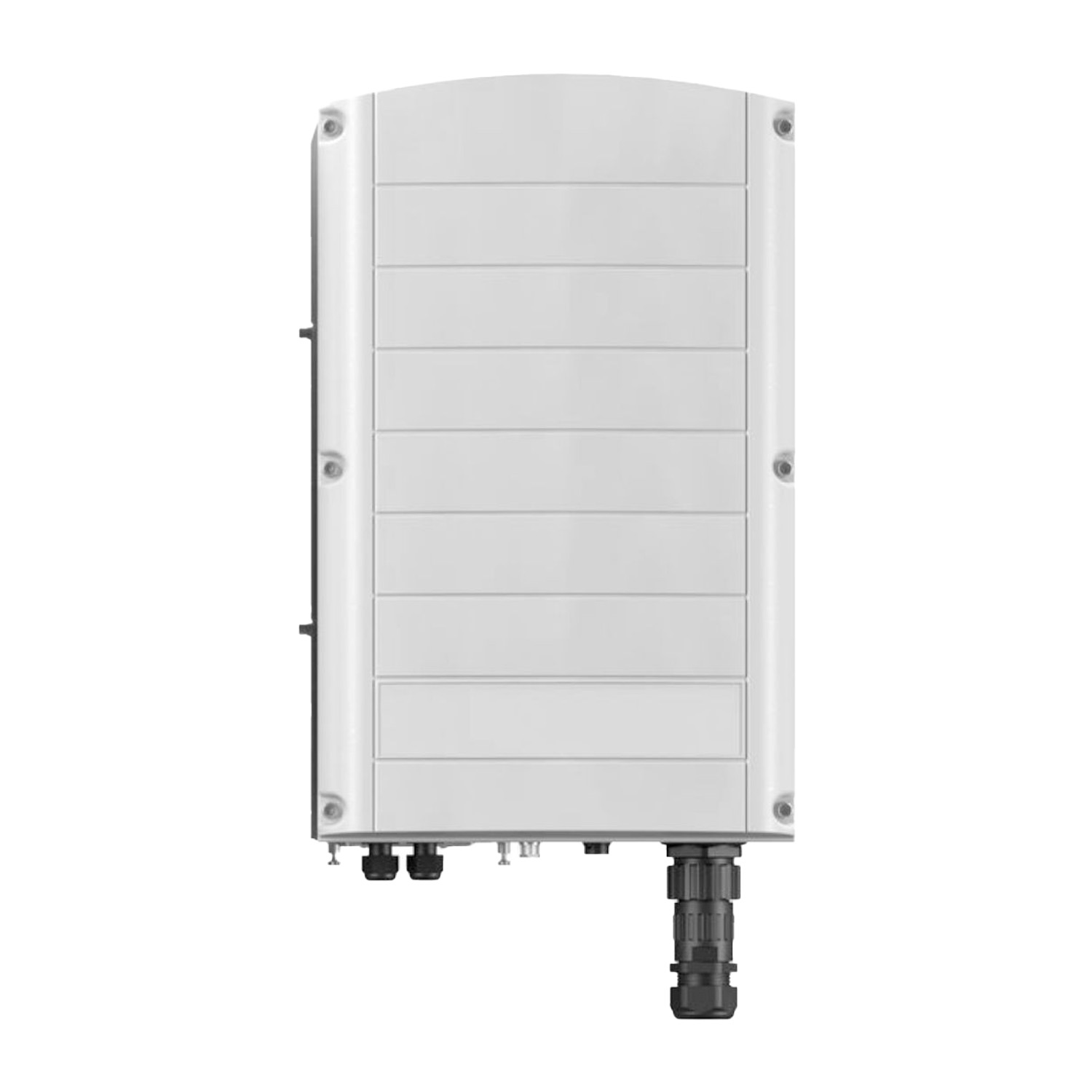

Unità ausiliaria SOLAR EDGE SESUK – RWR0INNN4 TECNOLOGIA SYNERGY (con RSD)
SKU: F240O1
EAN: 2010000031643
| Produttore | |
|---|---|
| Dispositivo ibrido | |
| Larghezza netta | |
| Profondità netta | |
| Altezza netta | |
| Peso | 33,86 kg |
| CN | 85044095 |
Prezzo netto
1 121,92 €
Grossolano
Grossolano
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Dettagli del prodotto
| Produttore | |
|---|---|
| Dispositivo ibrido | |
| Larghezza netta | |
| Profondità netta | |
| Altezza netta | |
| Peso | 33,86 kg |
| CN | 85044095 |
Inverter Trifase SolarEdge con Tecnologia Synergy (Europa)
Gli avanzati inverter trifase SolarEdge con tecnologia Synergy (modelli SE50K, SE66.6K, SE90K, SE100K, SE120K) sono stati progettati appositamente per grandi impianti fotovoltaici sul mercato europeo. Combinano un design modulare e innovativo con la funzione di avvio rapido, elevata efficienza e protezioni complete, offrendo una soluzione affidabile ed efficiente per progetti commerciali e industriali. Un lungo periodo di garanzia, da 12 a 20 anni, sottolinea la loro durata e qualità.
Caratteristiche principali degli Inverter Trifase SolarEdge con Tecnologia Synergy (Europa):
- Tecnologia modulare Synergy: Facilita l’installazione (anche da parte di 2 persone grazie alla struttura leggera), aumenta l’affidabilità mediante il funzionamento indipendente delle unità Synergy (2 o 3 per inverter) e semplifica la gestione. Gli inverter sono disponibili nella gamma di potenza da 50 kW a 120 kW.
- Installazione e avviamento rapidi: La funzione di pre-commissioning consente la validazione automatica dei componenti del sistema e del cablaggio già in fase di montaggio, prima del collegamento alla rete, mentre l’avviamento avviene facilmente tramite l’app mobile SetApp.
- Funzioni di sicurezza avanzate: Sensori di temperatura integrati per rilevare guasti nel cablaggio, protezione integrata dagli archi elettrici, disinserimento rapido opzionale e protezioni contro le sovratensioni (SPD DC di tipo 2, protezione RS485) monitorate e sostituibili in loco.
- Elevata efficienza e ottimizzazione delle prestazioni: Un’efficienza massima dell’inverter fino al 98,3% e la funzione integrata di mitigazione della degradazione indotta da potenziale (PID) garantiscono prestazioni ottimali del sistema per tutta la sua vita operativa.
- Monitoraggio e comunicazione completi: Visibilità completa delle prestazioni del sistema grazie al monitoraggio a livello di modulo, con comunicazione tramite Ethernet, Wi-Fi (opzionale) o rete cellulare (opzionale).
Per chi è una buona scelta?
Gli inverter trifase SolarEdge con tecnologia Synergy sono la soluzione ideale per grandi impianti fotovoltaici nel settore commerciale e industriale in Europa. La loro struttura modulare, le funzioni di sicurezza avanzate, l’elevata efficienza e le ampie capacità di monitoraggio li rendono una scelta eccellente per investitori e sviluppatori che cercano soluzioni affidabili, facili da installare e gestire e convenienti dal punto di vista dei costi. Il lungo periodo di garanzia conferma ulteriormente la loro elevata qualità e durata, elemento cruciale nella realizzazione di grandi progetti energetici.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametro | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| USCITA | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Potenza attiva nominale in uscita AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Potenza apparente massima in uscita AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Tensione di uscita AC – fase-fase/fase-neutro (nominale) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Tensione di uscita AC – intervallo fase-fase/intervallo fase-neutro (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Frequenza AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Corrente di uscita continua massima (per fase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Connessioni linea di uscita AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Reti supportate | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Corrente differenziale massima(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitoraggio della rete, protezione anti-isola, fattore di potenza configurabile, soglie configurabili in base al Paese | Sì | Sì | Sì | Sì | Sì |
| Distorsione armonica totale (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Intervallo del fattore di potenza | +/- da 0,8 a 1 | +/- da 0,8 a 1 | +/- da 0,8 a 1 | +/- da 0,8 a 1 | +/- da 0,8 a 1 |
| INGRESSO | |||||
| Potenza DC massima (modulo STC) inverter / unità sinergica (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Senza trasformatore, non messa a terra | Sì | Sì | Sì | Sì | Sì |
| Tensione massima d’ingresso DC+ a DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensione nominale d’ingresso DC+ a DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Corrente d’ingresso massima (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Protezione contro inversione di polarità | Sì | Sì | Sì | Sì | Sì |
| Rilevamento dei guasti a terra | Sensibilità 167 kΩ per unità sinergica(4) | Sensibilità 167 kΩ per unità sinergica(4) | Sensibilità 167 kΩ per unità sinergica(4) | Sensibilità 167 kΩ per unità sinergica(4) | Sensibilità 167 kΩ per unità sinergica(4) |
| Efficienza massima dell’inverter (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Efficienza europea (ponderata) (%) | 98 | 98 | 98 | 98 | 98 |
| Consumo notturno (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| ALTRE FUNZIONI | |||||
| Interfacce di comunicazione supportate(5) | 2 x RS485, Ethernet, Wi‑Fi (opzionale), rete cellulare (opzionale) | 2 x RS485, Ethernet, Wi‑Fi (opzionale), rete cellulare (opzionale) | 2 x RS485, Ethernet, Wi‑Fi (opzionale), rete cellulare (opzionale) | 2 x RS485, Ethernet, Wi‑Fi (opzionale), rete cellulare (opzionale) | 2 x RS485, Ethernet, Wi‑Fi (opzionale), rete cellulare (opzionale) |
| Gestione intelligente dell’energia | Limitazione dell’esportazione | Limitazione dell’esportazione | Limitazione dell’esportazione | Limitazione dell’esportazione | Limitazione dell’esportazione |
| Avvio dell’inverter | App mobile SetApp che utilizza il punto di accesso Wi‑Fi integrato per stabilire una connessione locale | App mobile SetApp che utilizza il punto di accesso Wi‑Fi integrato per stabilire una connessione locale | App mobile SetApp che utilizza il punto di accesso Wi‑Fi integrato per stabilire una connessione locale | App mobile SetApp che utilizza il punto di accesso Wi‑Fi integrato per stabilire una connessione locale | App mobile SetApp che utilizza il punto di accesso Wi‑Fi integrato per stabilire una connessione locale |
| Protezione contro i disturbi causati da archi elettrici | Integrata, con possibilità di configurazione da parte dell’utente (conforme a UL1699B) | Integrata, con possibilità di configurazione da parte dell’utente (conforme a UL1699B) | Integrata, con possibilità di configurazione da parte dell’utente (conforme a UL1699B) | Integrata, con possibilità di configurazione da parte dell’utente (conforme a UL1699B) | Integrata, con possibilità di configurazione da parte dell’utente (conforme a UL1699B) |
| Spegnimento rapido | Opzionale (automatico dopo lo scollegamento dalla rete AC) | Opzionale (automatico dopo lo scollegamento dalla rete AC) | Opzionale (automatico dopo lo scollegamento dalla rete AC) | Opzionale (automatico dopo lo scollegamento dalla rete AC) | Opzionale (automatico dopo lo scollegamento dalla rete AC) |
| Regolatore PID | Ore notturne, integrato | Ore notturne, integrato | Ore notturne, integrato | Ore notturne, integrato | Ore notturne, integrato |
| Protezione contro le sovratensioni RS485 (porte 1+2) | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato |
| Protezione da sovratensioni DC | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato | Tipo II, sostituibile in loco, integrato |
| Protezione da sovratensioni AC | Tipo II, sostituibile in loco, opzionale | Tipo II, sostituibile in loco, opzionale | Tipo II, sostituibile in loco, opzionale | Tipo II, sostituibile in loco, opzionale | Tipo II, sostituibile in loco, opzionale |
| Fusibili DC (unipolari) | 25 A, opzionale | 25 A, opzionale | 25 A, opzionale | 25 A, opzionale | 25 A, opzionale |
| Interruttore DC | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| CONFORMITÀ ALLE NORME | |||||
| Sicurezza | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normative per il collegamento alla rete(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 classe A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Sì | Sì | Sì | Sì | Sì |
| PARAMETRI D’INSTALLAZIONE | |||||
| Numero di unità sinergiche per inverter | 2 | 2 | 3 | 3 | 3 |
| Sezione e diametro esterno del cavo AC: linea/PE (alluminio o rame) (mm²/mm) | Sezione fino a 120 / 70 mm²; diametro esterno 30-50 / 12-20 mm | Sezione fino a 120 / 70 mm²; diametro esterno 30-50 / 12-20 mm | Sezione fino a 120 / 70 mm²; diametro esterno 30-50 / 12-20 mm | Sezione fino a 120 / 70 mm²; diametro esterno 30-50 / 12-20 mm | Sezione fino a 120 / 70 mm²; diametro esterno 30-50 / 12-20 mm |
| Ingresso DC: inverter/unità sinergica(7)(8) | 8/4 coppie MC4 | 8/4 coppie MC4 | Pressacavo, 2 coppie/1 coppia, sezione fino a 50 mm², alluminio o rame, diametro esterno del cavo 12-20 mm | Pressacavo, 2 coppie/1 coppia, sezione fino a 50 mm², alluminio o rame, diametro esterno del cavo 12-20 mm | 12/4 coppie MC4, Pressacavo, 3 coppie / 1 coppia, sezione fino a 50 mm² alluminio o rame, diametro esterno del cavo 12-20 mm |
| Dimensioni (alt. x largh. x prof.) (mm) – Unità sinergica | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Dimensioni (alt. x largh. x prof.) (mm) – Dispositivo di gestione della sinergia | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Peso (kg) – Unità sinergica | 32 | 32 | 32 | 32 | 32 |
| Peso (kg) – Dispositivo di gestione della sinergia | 18 | 18 | 18 | 18 | 18 |
| Intervallo di temperatura di esercizio (°C) | da -40 a +60(9) | da -40 a +60(9) | da -40 a +60(9) | da -40 a +60(9) | da -40 a +60(9) |
| Raffreddamento | Ventilatore (sostituibile) | Ventilatore (sostituibile) | Ventilatore (sostituibile) | Ventilatore (sostituibile) | Ventilatore (sostituibile) |
| Emissione sonora (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Grado di protezione | IP65 – esterno e interno | IP65 – esterno e interno | IP65 – esterno e interno | IP65 – esterno e interno | IP65 – esterno e interno |
| Installazione | Staffa inclusa | Staffa inclusa | Staffa inclusa | Staffa inclusa | Staffa inclusa |
(1) Opzione disponibile in alcuni Paesi. Per maggiori informazioni: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 nel Regno Unito
(3) Se è richiesto un RCD esterno, la sua corrente di intervento deve essere ≥ 200 mA per SE50K/SE66.6K; ≥ 300 mA per SE90K, SE100K
(4) Se consentito dalle normative locali
(5) Per le specifiche delle opzioni di comunicazione aggiuntive, visita https://www.solaredge.com/products/communication o la pagina Libreria risorse: https://www.solaredge.com/downloads# per scaricare la relativa scheda tecnica
(6) Tutte le norme e i certificati sono disponibili per il download nella sezione “Certificati” della Libreria risorse: https://www.solaredge.com/downloads#/
(7) L’ingresso DC è disponibile con connettori MC4 o pressacavi specificati dal numero di parte dell’inverter. Per ulteriori informazioni, contattare SolarEdge
(8) Solo i connettori MC4 prodotti da Staubli sono approvati per l’uso
(9) Riduzione di potenza – per le specifiche, vedi https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
