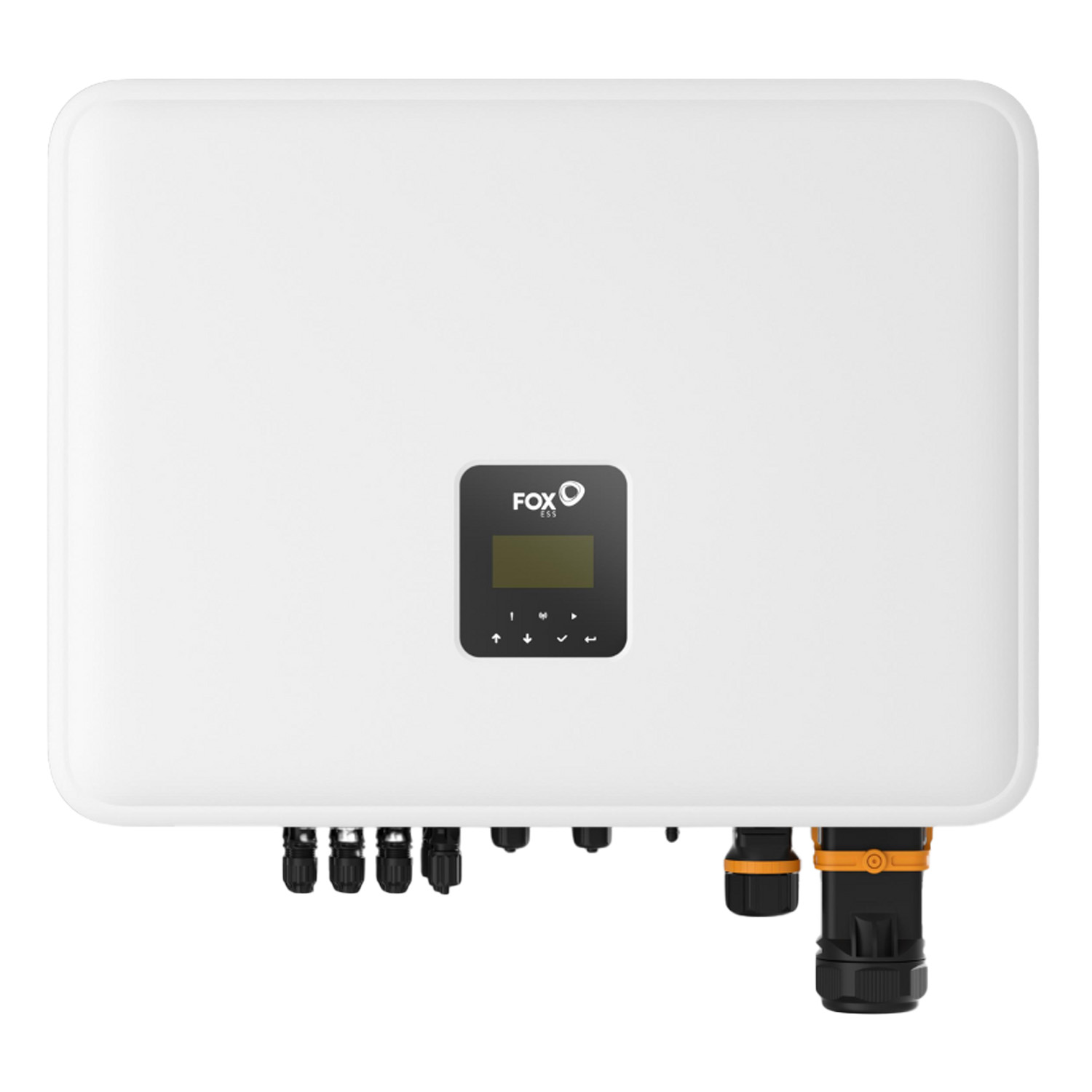

Inverter – FoxESS – P3-5.0-SH – ibrido – HV
SKU: F290B41
EAN: 2010000034576
Dettagli del prodotto
| CN | 85044085 |
|---|
FOX P3-S Inverter Ibrido Trifase
Gli inverter ibridi Fox ESS della serie P3-S sono dispositivi tecnologicamente avanzati progettati per una gestione efficiente dell’energia solare. Consentono di utilizzare l’energia durante il giorno e di immagazzinarla per la notte, lavorando in combinazione con batterie ad alta tensione Fox ESS. Si distinguono per la facilità di installazione, la resistenza alle condizioni esterne (IP65) e la possibilità di monitoraggio remoto.
Caratteristiche principali di FOX P3-S:
- Potenza flessibile da 5 kW a 15 kW, adattabile alle esigenze dell’impianto.
- Compatibile con batterie ad alta tensione Lithium-Ion (LFP) nell’intervallo di tensione 100–800 V.
- Tre punti MPPT indipendenti per un’ottimale efficienza dei pannelli fotovoltaici.
- Elevata efficienza MPPT fino al 97,90% e efficienza massima fino al 99,90%.
- Grado di protezione IP65, che consente l’installazione in diversi ambienti, anche all’esterno.
- Avanzate funzionalità di monitoraggio del sistema tramite app mobile o sito web (FoxCloud V2.0).
Per chi è una buona scelta?
Gli inverter Fox ESS P3-S sono la soluzione ideale per utenti residenziali e commerciali che cercano un sistema efficiente e flessibile per la gestione dell’energia rinnovabile. Il loro design plug-and-play, l’elevata robustezza e la possibilità di integrazione con batterie li rendono una scelta eccellente per impianti fotovoltaici mirati a massimizzare l’autoconsumo dell’energia solare e garantire l’affidabilità dell’alimentazione.
| Parametro | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.9-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| INGRESSO PV | |||||||
| Potenza PV max [W] | 11000 | 11000 | 14000 | 13200 | 18000 | 20000 | 20000 |
| Potenza d’ingresso max [W] | 17600 | 18000 | 18000 | 24000 | 22500 | 30000 | 22500 |
| Tensione d’ingresso massima [V] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Tensione nominale d’ingresso [V] | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Corrente d’ingresso MPPT max [A] | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Corrente di corto circuito MPPT max [A] | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Potenza d’ingresso MPPT max [W] | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Tensione minima operativa PV [V] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| Intervallo di tensione MPPT [V] | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 |
| Tensione di avviamento [V] | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Numero di MPPT indipendenti | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Numero di stringhe per MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATTERIE | |||||||
| Tipo di batteria | Batteria agli ioni di litio (LFP) | Batteria agli ioni di litio (LFP) | Batteria agli ioni di litio (LFP) | Batteria agli ioni di litio (LFP) | Batteria agli ioni di litio (LFP) | Batteria agli ioni di litio (LFP) | Batteria agli ioni di litio (LFP) |
| Intervallo di tensione batteria [V] | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 |
| Tensione minima operativa batteria [V] | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Tensione minima batteria a pieno carico AC [V] | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Corrente max di carica/scarica [A] | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Interfaccia di comunicazione | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| USCITA AC | |||||||
| Potenza nominale in uscita [W] | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Potenza apparente max [VA] | 5500 | 6600 | 8800 | 9900 | 11000 [3] | 13200 | 16500 |
| Tensione nominale di rete (intervallo AC) [V] | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Frequenza nominale di rete [Hz] | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Corrente nominale AC [A] (per fase) | 7,6 | 9,1 | 12,1 | 15,0 | 15,2 | 18,2 | 22,7 |
| Corrente AC max [A] (per fase) | 8,3 | 10,0 | 13,3 | 15,0 | 16,7 | 20,0 | 25,0 |
| Fattore di potenza | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) |
| THDI [%] | <3 alla potenza nominale | <3 alla potenza nominale | <3 alla potenza nominale | <3 alla potenza nominale | <3 alla potenza nominale | <3 alla potenza nominale | <3 alla potenza nominale |
| INGRESSO AC | |||||||
| Potenza d’ingresso AC max [VA] | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Tensione nominale di rete AC [V] | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Frequenza nominale di rete AC [Hz] | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Corrente AC max [A] (per fase) | 9,1 | 10,9 | 14,5 | 18,2 | 18,2 | 21,8 | 24,2 |
| USCITA EPS | |||||||
| Potenza apparente max [VA] | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Potenza apparente di picco [VA] (60s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Tensione nominale rete EPS [V] | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Frequenza nominale rete EPS [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente EPS max [A] (per fase) | 7,2 | 8,7 | 11,6 | 14,5 | 14,5 | 17,4 | 21,7 |
| Fattore di potenza | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) | 1 (Regolabile da 0,8 capacitivo a 0,8 induttivo) |
| Tempo di commutazione [ms] | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDV [%] | <3 @Carico lineare | <3 @Carico lineare | <3 @Carico lineare | <3 @Carico lineare | <3 @Carico lineare | <3 @Carico lineare | <3 @Carico lineare |
| EFFICIENZA | |||||||
| Efficienza MPPT [%] | 97,30 | 97,70 | 97,70 | 97,90 | 97,90 | 97,90 | 97,90 |
| Efficienza massima [%] | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 |
| Efficienza europea [%] | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 |
| PROTEZIONI | |||||||
| Protezione inversione polarità PV | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Protezione inversione polarità batteria | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Protezione anti-islanding | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Protezione da cortocircuito | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Monitoraggio corrente di dispersione | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Monitoraggio resistenza d’isolamento | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Categoria di sovratensione | III (lato AC), II (lato DC) | III (lato AC), II (lato DC) | III (lato AC), II (lato DC) | III (lato AC), II (lato DC) | III (lato AC), II (lato DC) | III (lato AC), II (lato DC) | III (lato AC), II (lato DC) |
| Protezione contro l’inversione di polarità | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Protezione da sovracorrente / protezione termica | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Protezione contro sovratensioni AC/DC | Tipo II(PV)/Tipo II(AC) | Tipo II(PV)/Tipo II(AC) | Tipo II(PV)/Tipo II(AC) | Tipo II(PV)/Tipo II(AC) | Tipo II(PV)/Tipo II(AC) | Tipo II(PV)/Tipo II(AC) | Tipo II(PV)/Tipo II(AC) |
| Protezione AFCI | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale | Opzionale |
| Interruttore DC | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| DATI GENERALI | |||||||
| Dimensioni (SWG) [mm] | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 |
| Dimensioni imballo (SWG) [mm] | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 |
| Peso netto [kg] | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| Peso lordo [kg] | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Installazione | Montaggio a parete | Montaggio a parete | Montaggio a parete | Montaggio a parete | Montaggio a parete | Montaggio a parete | Montaggio a parete |
| Intervallo temperatura operativa [°C] | -25 ~ +60 (Limitazione oltre 45) | -25 ~ +60 (Limitazione oltre 45) | -25 ~ +60 (Limitazione oltre 45) | -25 ~ +60 (Limitazione oltre 45) | -25 ~ +60 (Limitazione oltre 45) | -25 ~ +60 (Limitazione oltre 45) | -25 ~ +60 (Limitazione oltre 45) |
| Temperatura di stoccaggio [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Umidità relativa stoccaggio/esercizio [%] | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Altitudine [m] | <4000 @Limitazione oltre 2000 | <4000 @Limitazione oltre 2000 | <4000 @Limitazione oltre 2000 | <4000 @Limitazione oltre 2000 | <4000 @Limitazione oltre 2000 | <4000 @Limitazione oltre 2000 | <4000 @Limitazione oltre 2000 |
| Classe di protezione | I | I | I | I | I | I | I |
| Grado di protezione | IP65 (Adatto per uso esterno) | IP65 (Adatto per uso esterno) | IP65 (Adatto per uso esterno) | IP65 (Adatto per uso esterno) | IP65 (Adatto per uso esterno) | IP65 (Adatto per uso esterno) | IP65 (Adatto per uso esterno) |
| Consumo energetico [W] | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 |
| Modalità standby | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ | SÌ |
| Raffreddamento | Naturale | Naturale | Naturale | Naturale | Naturale | Raffreddamento con ventola | Raffreddamento con ventola |
| Livello di rumore [dB] | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Topologia dell’inverter | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore | Senza trasformatore |
| Comunicazione | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), contatore, WiLAN(WiFi+LAN+Bluetooth), 4G (opzionale), DRM, Ripple Control, USB, BMS(CAN), SG Ready |
| Garanzia standard [anni] | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Pulsante | 4 pulsanti touch capacitivi | 4 pulsanti touch capacitivi | 4 pulsanti touch capacitivi | 4 pulsanti touch capacitivi | 4 pulsanti touch capacitivi | 4 pulsanti touch capacitivi | 4 pulsanti touch capacitivi |
| Segnalatore acustico | 1, Interno (EPS e guasto a terra) | 1, Interno (EPS e guasto a terra) | 1, Interno (EPS e guasto a terra) | 1, Interno (EPS e guasto a terra) | 1, Interno (EPS e guasto a terra) | 1, Interno (EPS e guasto a terra) | 1, Interno (EPS e guasto a terra) |
[1] Nel caso di un sistema a 1000 V la tensione di lavoro PV massima è 950 V. [2] La tensione di avviamento dell’alimentazione dell’inverter è 90 V. [3] Le normative di sicurezza belghe prevedono che una potenza apparente di 10000 W sia considerata 10000 VA.
