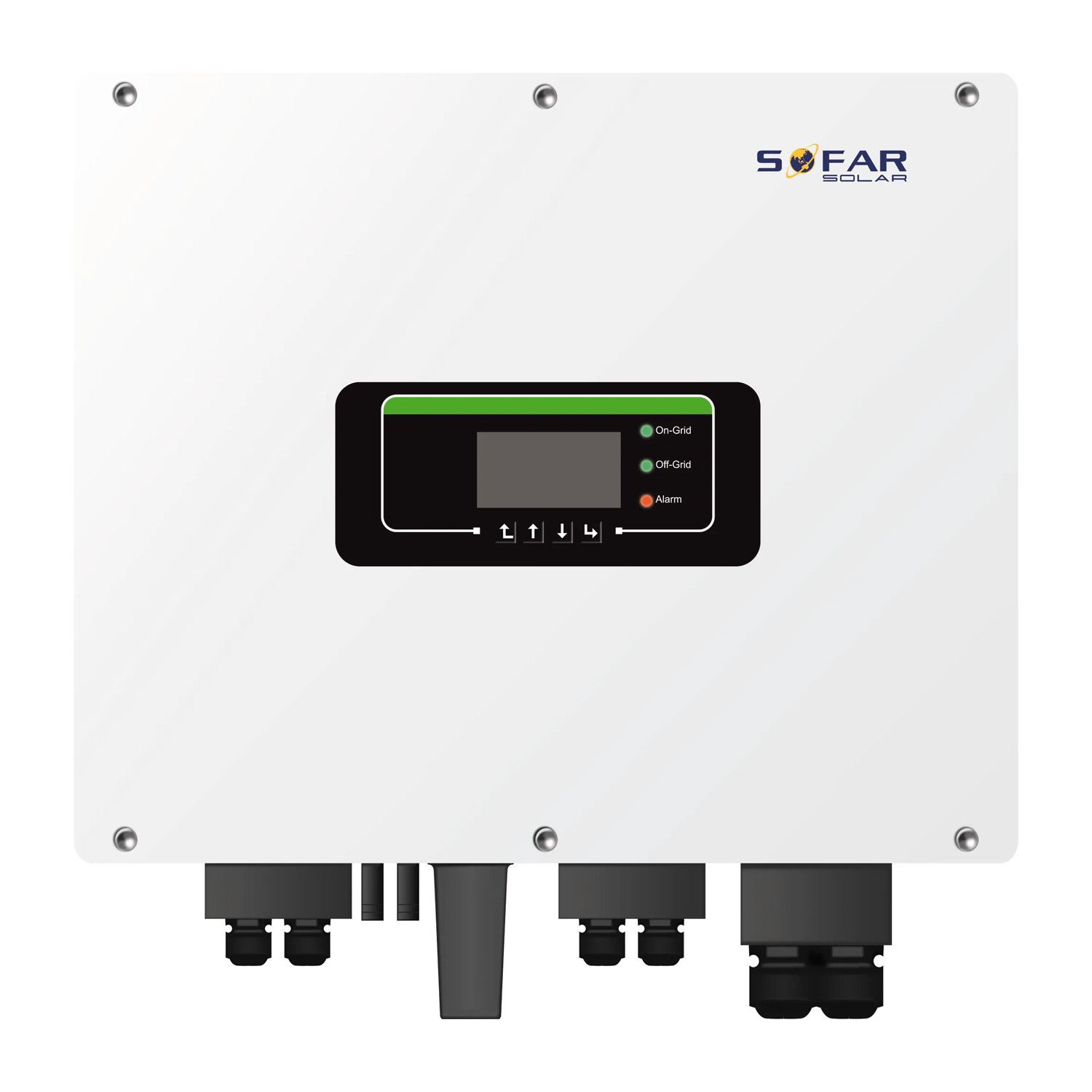

Inverter SOFAR HYD 6KTL / ibrido trifase
SKU: F231G1
EAN: 5905951582184
| Produttore | |
|---|---|
| Potenza nominale | |
| Alimentazione | |
| Dispositivo ibrido | |
| Modalità di funzionamento off-grid | |
| MPPT | |
| Garanzia | |
| Larghezza netta | |
| Profondità netta | |
| Altezza netta | |
| RS485 | |
| SPD Tipo II | |
| Intervallo di tensione MPPT | |
| Peso | 40 kg |
Prezzo netto
1 511,63 €
Grossolano
Grossolano
Datasheet Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
datasheet-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Warranty Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Dettagli del prodotto
| Produttore | |
|---|---|
| Potenza nominale | |
| Alimentazione | |
| Dispositivo ibrido | |
| Modalità di funzionamento off-grid | |
| MPPT | |
| Garanzia | |
| Larghezza netta | |
| Profondità netta | |
| Altezza netta | |
| RS485 | |
| SPD Tipo II | |
| Intervallo di tensione MPPT | |
| Peso | 40 kg |
Sofar HYD 5K~20KTL-3PH – Inverter trifase integrato per l’accumulo di energia
Sofar HYD 5K~20KTL-3PH è un inverter trifase avanzato per l’accumulo di energia, che combina funzionalità, flessibilità e affidabilità. Grazie a due ingresso MPPT e fino a due ingressi per batterie, il dispositivo offre versatilità e controllo preciso del funzionamento. È una soluzione eccellente per sistemi di accumulo di energia esigenti, supportando una varietà di applicazioni sia nel settore domestico che commerciale.
Caratteristiche principali del prodotto
- Due ingressi MPPT: Garantisce maggiore flessibilità nella configurazione e ottimizzazione dell’energia prodotta.
- Molti sistemi in parallelo: Soluzioni di sistema flessibili che supportano l’espansione dell’installazione.
- Modalità APF: Fino a due ingressi per batterie per una maggiore efficienza.
- Meccanismo di controllo digitale preciso: Garantisce affidabilità ed efficienza del sistema.
- Uscita off-grid: Gestione di carichi sbilanciati e uscite trifase indipendenti.
Chi dovrebbe considerare questo prodotto?
Sofar HYD 5K~20KTL-3PH è una scelta ideale per gli utenti in cerca di una soluzione completa e flessibile per l’accumulo di energia in grandi sistemi. Con il supporto per molteplici sistemi in parallelo e funzioni avanzate come la modalità APF e un meccanismo di controllo digitale preciso, questo inverter soddisfa le aspettative di clienti sia residenziali che commerciali. È perfetto per installazioni che richiedono stabilità, affidabilità e gestione energetica avanzata.
Datasheet Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
datasheet-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Warranty Sofar HYD 6KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-6ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Dati della batteria d’ingresso | ||||||
|---|---|---|---|---|---|---|
| Parametro | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Tipo di batteria | Batteria agli ioni di litio | Batteria agli ioni di litio | Batteria agli ioni di litio | Batteria agli ioni di litio | Batteria agli ioni di litio | Batteria agli ioni di litio |
| Numero di ingressi per batteria | 1 | 1 | 1 | 2 | 2 | 2 |
| Intervallo di tensione della batteria (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Intervallo di tensione della batteria per carica completa (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Potenza nominale di carica/scarica (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Massima corrente di carica/scarica (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Corrente di carica/scarica di picco (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Strategia di carica per la batteria | Adattamento al BMS | Adattamento al BMS | Adattamento al BMS | Adattamento al BMS | Adattamento al BMS | Adattamento al BMS |
| Capacità della batteria (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Interfaccia di trasmissione | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Dati della stringa PV d’ingresso | ||||||
| Potenza massima raccomandata in ingresso PV (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Massima tensione DC (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensione operativa iniziale (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| Intervallo di tensione MPPT (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Tensione nominale DC (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Potenza completa dell’intervallo di tensione MPPT (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Massima corrente in ingresso (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Massima corrente di cortocircuito (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Numero di MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Numero di stringhe per MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Dati di uscita AC (dal lato della rete) | ||||||
| Potenza nominale AC (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Massima potenza in uscita AC verso la rete (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Massima potenza AC dalla rete (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Massima corrente in uscita AC verso la rete (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Massima corrente AC dalla rete (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Tensione nominale di rete | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Intervallo di tensione di rete (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Frequenza nominale di rete (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Intervallo di frequenza di rete (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Fattore di potenza in uscita | −1 (0,8 in anticipo a 0,8 in ritardo) | −1 (0,8 in anticipo a 0,8 in ritardo) | −1 (0,8 in anticipo a 0,8 in ritardo) | −1 (0,8 in anticipo a 0,8 in ritardo) | −1 (0,8 in anticipo a 0,8 in ritardo) | −1 (0,8 in anticipo a 0,8 in ritardo) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Dati di uscita AC (back-up) | ||||||
| Potenza nominale in uscita (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Massima potenza in uscita (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Potenza di picco in uscita, durata (VA, s) | 10 000 VA, 60 s | 12 000 VA, 60 s | 16 000 VA, 60 s | 20 000 VA, 60 s | 22 000 VA, 60 s | 22 000 VA, 60 s |
| Massima corrente in uscita (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Corrente di picco in uscita, durata (A, s) | 15 A, 60 s | 18 A, 60 s | 24 A, 60 s | 30 A, 60 s | 32 A, 60 s | 32 A, 60 s |
| Tensione nominale in uscita (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Frequenza nominale in uscita (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Tempo di commutazione (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Efficienza | ||||||
| Efficienza MPPT (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Efficienza europea (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Massima efficienza (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Massima efficienza di carica/scarica della batteria (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Sicurezza | ||||||
| Interruttore DC | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione contro la polarità inversa PV | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione da sovratensioni in uscita | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione da sovracorrente in uscita | Sì | Sì | Sì | Sì | Sì | Sì |
| Protezione contro il funzionamento isolato | Sì | Sì | Sì | Sì | Sì | Sì |
| Identificazione della corrente residua | Sì | Sì | Sì | Sì | Sì | Sì |
| Identificazione della resistenza di isolamento | Sì | Sì | Sì | Sì | Sì | Sì |
| Livello di protezione contro le sovratensioni | II | II | II | II | II | II |
| Protezione contro la polarità della batteria | Sì | Sì | Sì | Sì | Sì | Sì |
| Dati generali | ||||||
| Dimensioni (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Peso (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologia | senza trasformatore | senza trasformatore | senza trasformatore | senza trasformatore | senza trasformatore | senza trasformatore |
| Consumo in modalità standby (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Intervallo di temperatura operativa (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Umidità (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Rumore (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Massima altezza operativa (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Raffreddamento | naturale | naturale | naturale | flusso d’aria forzato | flusso d’aria forzato | flusso d’aria forzato |
| Grado di protezione | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funzioni | ||||||
| Terminale DC | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| Terminale di rete AC | connettore 5P | connettore 5P | connettore 5P | connettore 5P | connettore 5P | connettore 5P |
| Terminale di uscita AC | connettore 5P | connettore 5P | connettore 5P | connettore 5P | connettore 5P | connettore 5P |
| Display | LCD | LCD | LCD | LCD | LCD | LCD |
| Interfaccia di monitoraggio | Bluetooth/RS485/Wi-Fi/GPRS (opzionale) | Bluetooth/RS485/Wi-Fi/GPRS (opzionale) | Bluetooth/RS485/Wi-Fi/GPRS (opzionale) | Bluetooth/RS485/Wi-Fi/GPRS (opzionale) | Bluetooth/RS485/Wi-Fi/GPRS (opzionale) | Bluetooth/RS485/Wi-Fi/GPRS (opzionale) |
| Funzionamento in parallelo | sì | sì | sì | sì | sì | sì |
| Garanzia (anni) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standard | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Normative di sicurezza | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Standard di rete elettrica | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
